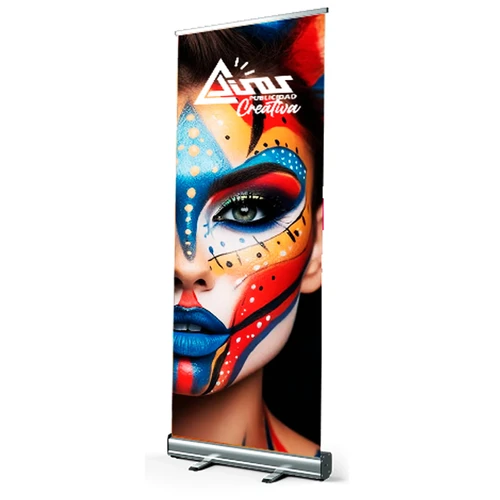

Porta Pendón Gráfico Roller ROLL10 ROLL20
Código: DVIROLL
Porta Pendón Roller de aluminio con revestimiento de color.
Incluye una bolsa de tela Oxford de una sola capa.
Soporte de aluminio más barra superior con clip. Color Aluminio.
No incluye tela PVC.

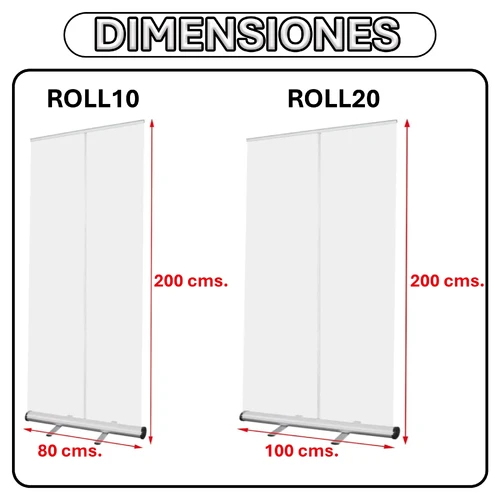

ROLL10| Dimensiones | 80 x 200 cms. |
| Material | Aluminio |
| Presentación | Bolsa tela Raquelada Oxford |
| Embalaje | 1 und. |
| Embalaje Máster | 8 unds. |
| Tamaño Caja Máster | cms. |
| Peso Caja Máster | kgs. |
ROLL20
| Dimensiones | 100 x 200 cms. |
| Material | Aluminio |
| Presentación | Bolsa tela Raquelada Oxford |
| Embalaje | 1 und. |
| Embalaje Máster | 4 unds. |
| Tamaño Caja Máster | cms. |
| Peso Caja Máster | kgs. |
1. Componentes del Producto
El sistema se compone de tres elementos principales contenidos en un bolso de transporte raquelado:
-
- Base: Caja de aluminio anodizado que aloja el muelle tensor interno y las patas giratorias.
- Riel superior (Snap): Perfil de aluminio con sistema de pinza para sujetar el borde superior del lienzo.
- Varilla de soporte: Tubo segmentado de tres secciones unidas por un elástico interior.
2. Instrucciones Técnicas de Armado paso a paso
Sigue estas etapas para desplegar el soporte correctamente y evitar daños en el muelle de torsión:
-
- Posicionamiento: Coloca la base de aluminio en el suelo de manera horizontal y gira las patas de estabilización hacia afuera en un ángulo de 90°.
- Montaje del soporte: Ensambla las tres secciones de la varilla de soporte metálica. Introduce el extremo inferior de la varilla en el orificio central de la base de aluminio.
- Despliegue vertical: Ubícate detrás de la base, pisa una de las patas estabilizadoras para asegurar la base contra el suelo y tira suavemente del riel superior hacia arriba.
- Fijación final: Engancha la ranura central del riel superior en la pieza plástica ubicada en la punta de la varilla de soporte.
3. Ficha Técnica Consolidada
| Especificación | Detalle Técnico |
|---|---|
| Material Estructura | Aluminio anodizado mate de alta resistencia, Color Gris |
| Medidas Disponibles | 80×200 cm / 100×200 cm / |
| Sustrato del Lienzo | Papel sintético de polipropileno (200 micras) o Tela PVC anti-curling (440g) |
| Resolución del Arte | 150 DPI escala 1:1 en modo de color CMYK |
| Margen de Seguridad | +1 cm superior (riel) y +5 cm inferior (ocultos en la base) |
4. Vista de Producto Terminado
Una vez montada la gráfica de forma recta y tensada por el muelle de la basee, el expositor publicitario debe lucir perfectamente vertical, sin ondulaciones laterales ni inclinaciones estructurales en salas de exposición o eventos comerciales.
